OPT GAMMA/1

轉換床系統介紹

系統配置及規格

  1. 此帶窗病患轉換床系統，配有兩組有線遠程控制器以及鋼架的視窗（代碼 3000001，需在安裝前單獨訂購），並且配備一組警急關閉系統。
  2. 窗戶為 2400 毫米開口，基本上帶有旋轉傳送帶的傳送架以及一個支撐架和一個不鏽鋼面板組成。
  3. 電氣規格為 230 V，符合當前 IEC 安全標準。

安全標準與操作

  1. 在患者轉移時，此視窗均含有一個防擠壓傳感器。如設備檢測到轉運途中有障礙物則會自動停止下降而移除障礙物之後則會自動重新啟動。
  2. 病患轉換床系統均通過兩個 12 V 有線遠程控制器裝置進行操作，一個在無菌區域，另一個在有菌區域。
  3. 患者轉移操作需要最少一位人員，不包括人力轉換患者至病患轉換床。
Equipment Specifications

機電設備規格

  1. 皮帶帶動
  2. 雙向移動
  3. 傳送帶可同時旋轉和傳送帶頂部的橫向平移，方便使用於裝載和卸載患者
  4. 可高度調整
  5. 可打開和關閉視窗
Directions

使用說明

01

病患在有菌區應採取的措施：

  1. 將患者所在的手術台放置在轉換床附近
  2. 調整轉移頂到床 / 擔架的高度（建議將轉移床降低至離患者所在的手術台 / 擔架兩至三公分處）
02

將患者放於有菌區轉換床一側：

  1. 輕輕地將患者放在一側，以便於轉移
  2. 按下加載按鈕（注意，可以選擇自動或手動系統）
03

按住按鈕轉移患者：

按住按鈕，直到患者不在無菌區。
04

在無菌區域執行的操作：

將手術台頂部放置在傳輸系統附近。
05

調整手術台高度：

將轉移頂部的高度調整為距手術台 2-3 cm。
06

按下按鈕安全卸載患者：

按下卸載按鈕（注意，可以選擇順序或手動卸載系統）
※ 從無菌區到有菌區的患者轉移操作也是類似的操作。

安全機制

此系統之窗口，卸載操作完成後自動關閉，以便將這兩個區域以利密封分開。
System Features

系統特點

Comfortable and Safe

舒適與安全

確保患者在轉移期間的舒適度

所有機電運動均由系統通過加速和減速坡道進行操作，以始終保護患者在轉移操作期間的舒適度。
在傳輸操作過程中，移動受到傳輸頂部一側的一對光電管的保護，該光電管在系統故障或操作員的人為錯誤情況下形成保護屏障。

針對故障情形備有緊急移動裝置

該患者轉移裝置有一個緊急移動裝置，在電機、控制裝置或有線遙控器發生電氣故障的情況下，該裝置具有操作轉移頂部平移的功能，通過曲柄機械系統將患者從無菌區移動到有菌區，反之亦然。
How to Clean

如何清潔

  1. 此病患轉換床我們建議使用水溶液，如低鹼性、磷酸鹽或表面活性劑基的可生物降解通用清潔劑。
  2. 如有必要，也可以使用濃縮洗滌劑，只要隨後用濕布徹底沖洗即可。
  3. 為了清潔傳送帶，我們建議使用肥皂，然後用滑石粉進行處理。

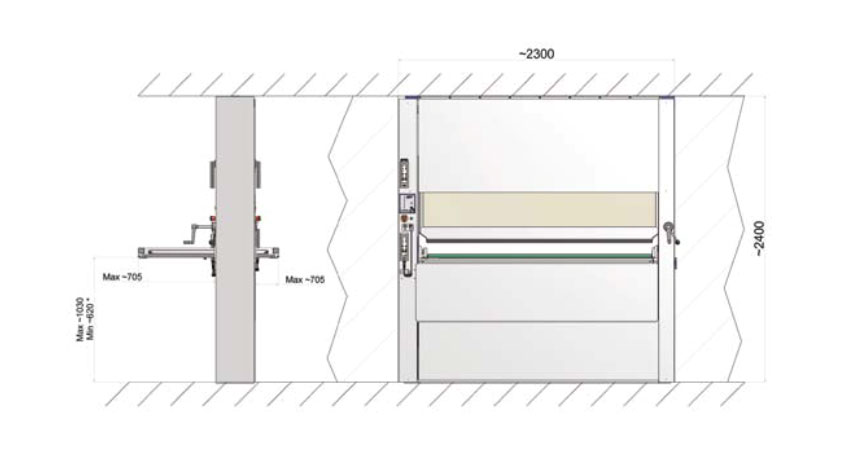

Technical Data

技術數據

  • 重量：最高可達 180 公斤。
  • 可電動調節高度的轉換頂：620-1030（毫米）
  • 可電動調節高度的轉換頂部（帶手推車傳感器）：655–1030（mm）
  • 轉移頂的長度：1.880 mm
  • 熱傳輸頂部溫度：34°-36°
  • 轉移頂的外部最小空間量：1.925 mm
  • 轉換頂部通過燈之高度為 2003 mm
  • 採用不鏽鋼結構，並帶有 CE 標誌，為根據 IEC 安全標準製造
  • 電源：AC 230 V-50 Hz 單相
  • 吸收功率：2000 VA
  • 電源保險絲：16 A
  • 馬達：3 號 230 伏 / 3 相（由逆變器控制）
  • 電氣危險防護：一級
  • 直接或間接接觸防護：B 類設備
  • 防滲水防護等級：設備防濺水
  • 體重：695 公斤。
  • 最大性能可能因患者體重配置而異。（角度運動公差 +/-2°，線性運動公差 +/-1%）
  • OPT SurgiSystems Srl 保留在不發出警告的情況下更改技術規範的權利
